产品名称: CGF306 SF6红外成像检漏
产品编号:CGF306


产品描述:


CGF306型红外热成像检漏仪介绍

在电力行业中,SF6气体被广泛应用为绝缘介质,一旦SF6气体泄漏,对电力设备和环境都会造成极大的损害,所以检测SF6气体泄漏成为电力行业的重点监测工作,用CGF306产品可在电力设备正常工作情况下对SF6气体泄漏进行远距离非接触的检测,提高工作效率,保障检测人员安全。

 CGF306SF6气体红外热成像检漏仪是我司开发用于电气设备检测SF6气体泄漏及定位检测仪器。仪器采用红外焦平面法原理进行设计,保证了仪器的测试灵敏度及还原性。仪器设计简单可靠、测试灵敏度高、图像清晰,能准确快速的在工作现场找到电气设备的SF6气体泄漏点。便于携带、待机时间长、开机预热时间短等优点。

设备外观

测试原理

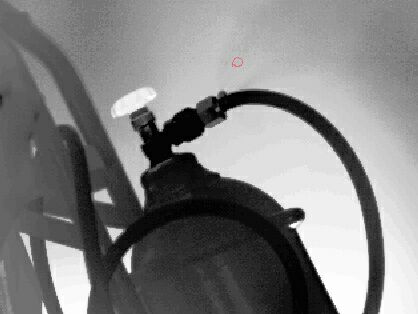

现场测试图片

技术参数

 1 探测器 非制冷氧化钒焦平面探测器;
 2 、探测元 320 ×240
 3 、帧频 25HZ
 4 、热像仪工作波段 10μm10.5μm
 5 NETD  40mk (F/1)

  6、镜头50mmF/175mmF/1(电动调焦)

 7、功率 ≤ 5W@25℃

8、供电 DC 7.2V

9、工作时间 ≥5小时

10 启动时间: 10S

11 固态硬盘存储

12 固态硬盘录像

13 视频输出 数字视频输出
 14 通讯方式 USB接口
 15 工作温度 40℃ ~ +50℃
 16 存储温度 55℃ ~ +70℃
 17、重量 2.5千克(含电池)
 18 软件 分析报告

19 测试灵敏度:0.001mL/s



仪器的成套



CGF306SF6气体红外成像仪主机-----------------------------1

主机电池-----------------------------------------------------------------2

主机电池充电器--------------------------------------------------------1

平板电脑固定架--------------------------------------------------------1

平板电脑-----------------------------------------------------------------1

miniusb-usb接头-------------------------------------------------------1

平板电脑充电器--------------------------------------------------------1

三脚架--------------------------------------------------------------------1

三脚架保护套-----------------------------------------------------------1

仪器防震防水工程包装箱--------------------------------------------1

数据线--------------------------------------------------------------------1

说明书--------------------------------------------------------------------1

合格证--------------------------------------------------------------------1

保修卡--------------------------------------------------------------------1
