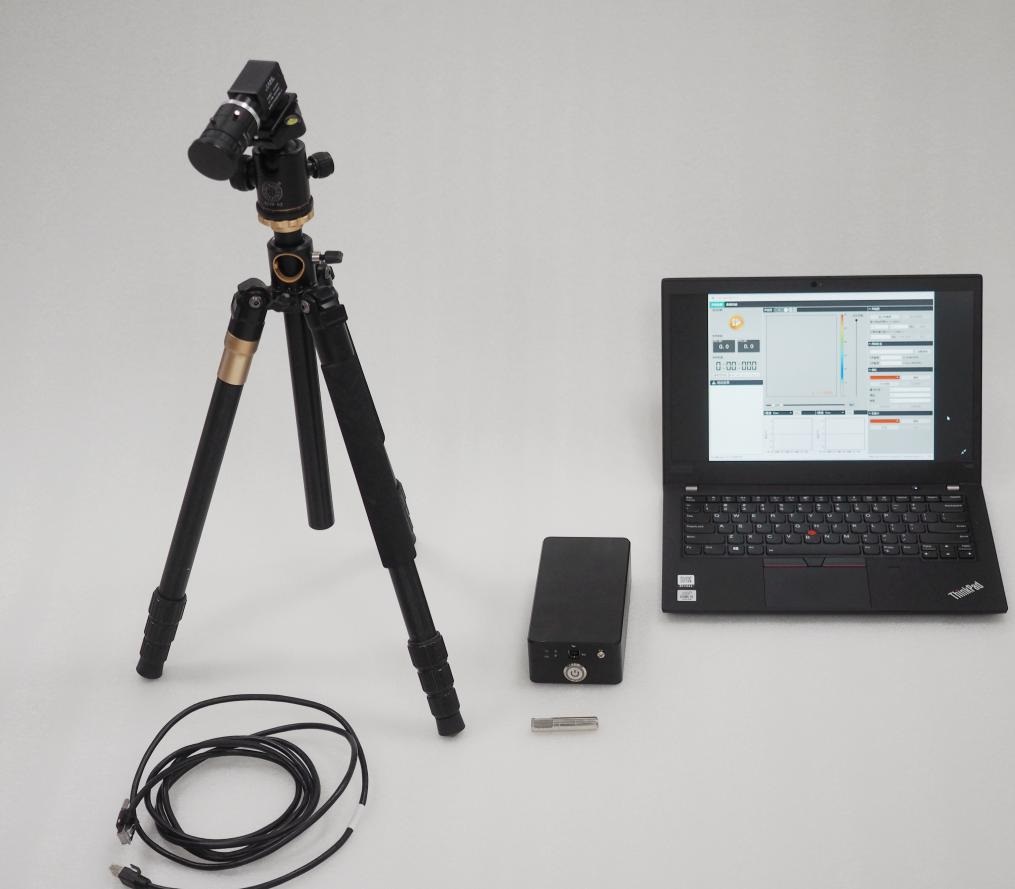

矢量声刷成像仪首页-矢量声学传感器
产品描述：
矢量声刷成像方法
工作原理
矢量声像刷主要利用矢量传声器扫场采集音频信号，然后将摄像头捕捉到的声矢量传感器运动轨迹进行声像重叠，实时显示相机画面和当前信号的时域、频域和时频域等信息。
采集矢量传声器扫描区域的声学信号，通过声学算法和相关计算得到声矢量传感器扫描区域的声像图。为机械检测和故障检测等提供声学信息。
- 矢量声刷功能说明
- 声场扫面生成分布云图；
- II.声场信息各点分析包括：
- 时频
- 频域
- P通道声压级
- U通道声压级
- 频率段分析III.原始数据采集和保存

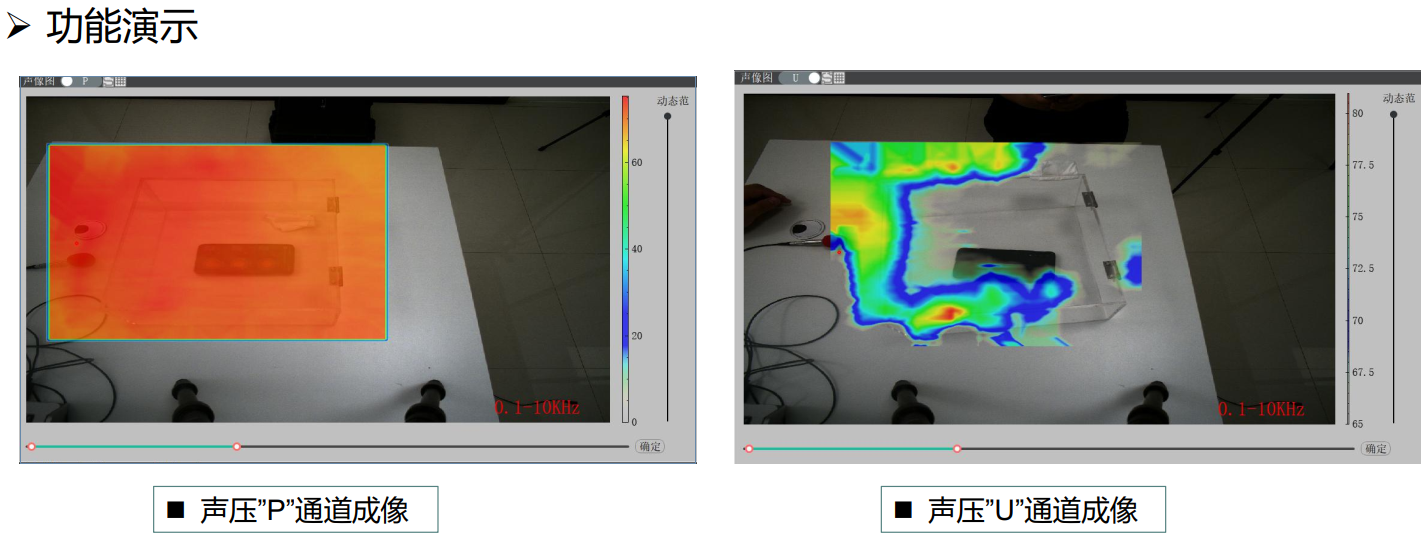

功能演示

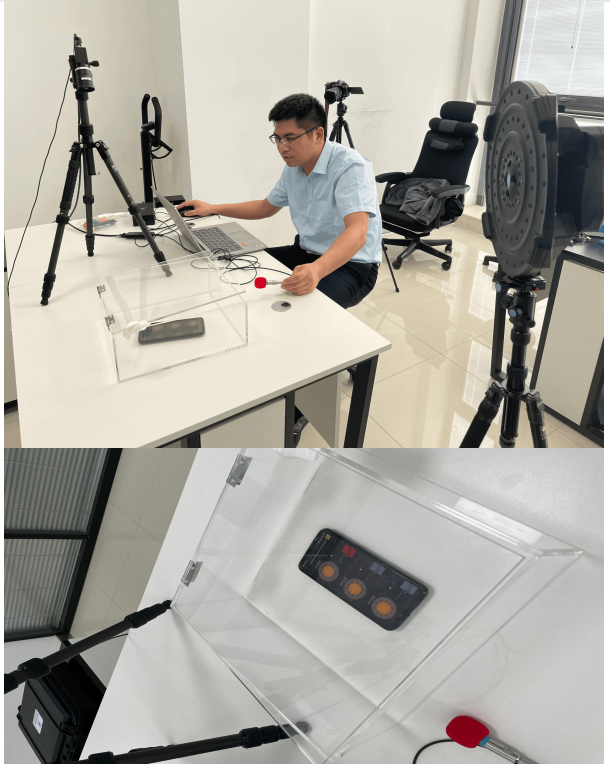

- 测试环境如下图：
- 办公室环境下，在隔音箱中放入模拟声源设置条件如下：
- 同时使用矢量声刷和声学照相机进行声场成像；u隔音箱用纸巾垫出缝隙，模拟漏声场景；
- 分别播放200Hz和1200Hz单频声源；
- 分别使用矢量声刷和某进口声学照相机进行声场成像，定位声泄露位置。

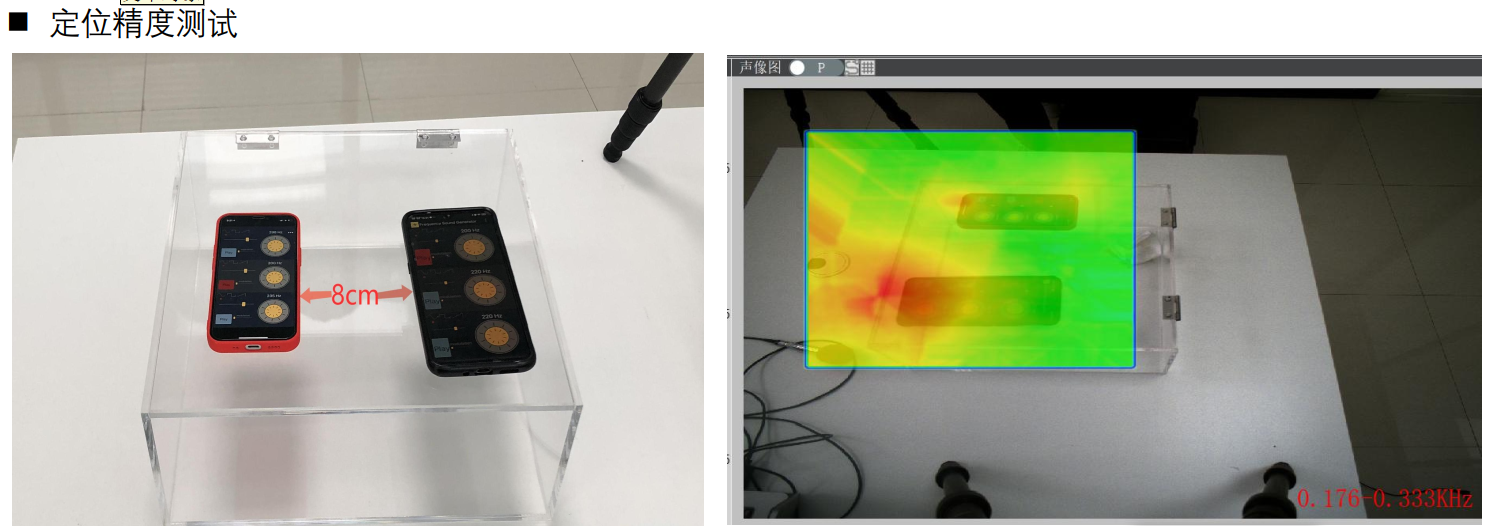

测试图：
结论：
I.声源定位精确
II.还原近场声全息
III.中低频优势巨大
IV.可弥补或部分取代振动模态分析
