700kV并联补偿电抗器

如果您需要扩展现有交流测试系统的负载能力，PCR 是解决方案。

适用于电力电缆、电容器或其他电容性测试对象等高电容测试对象的长期测试。

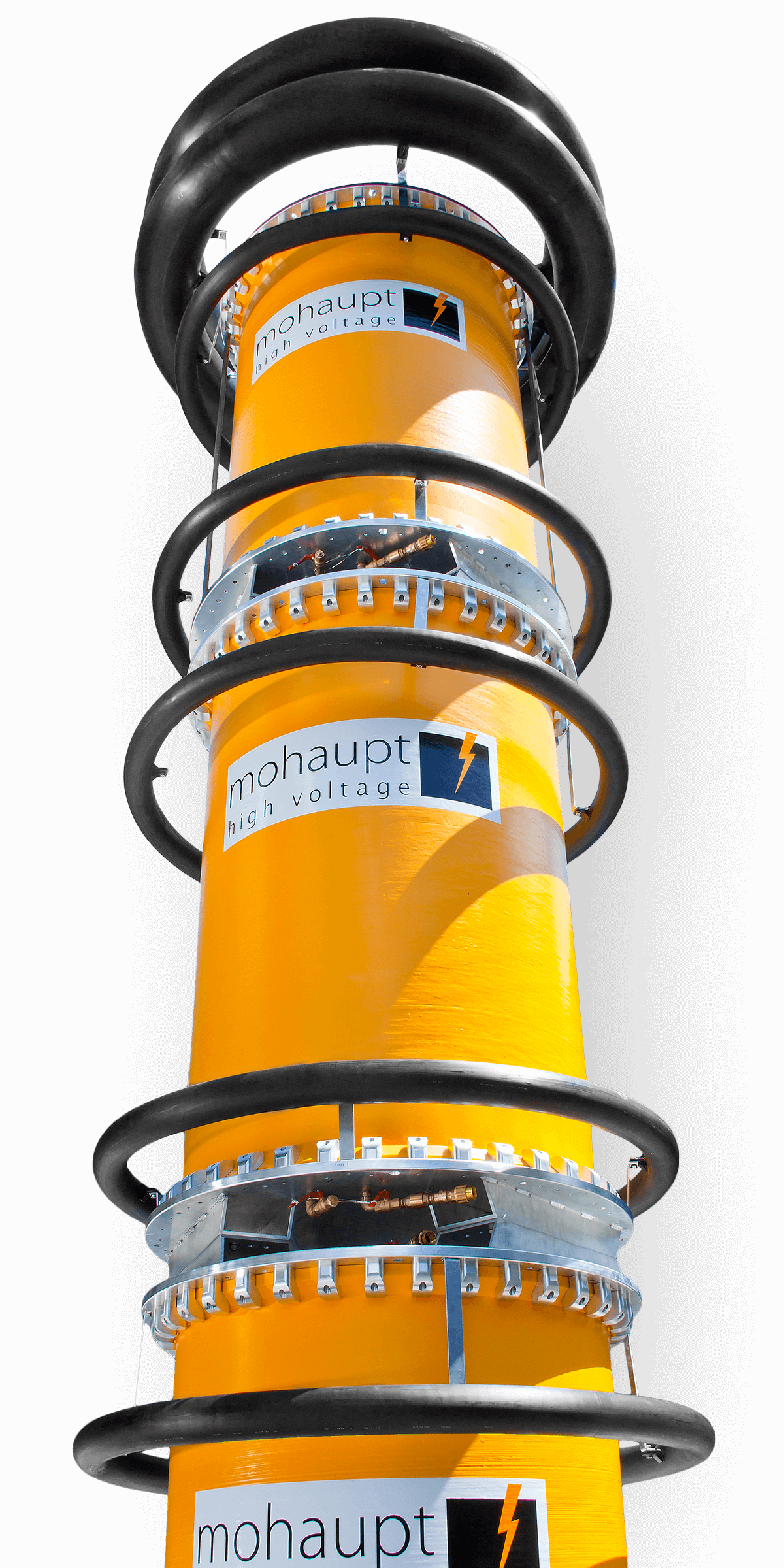

700kV并联补偿电抗器：MHV PCR 是按要求设计并根据您可用的进料系统进行优化的交钥匙解决方案。

MHV 700kV并联补偿电抗器 (PCR) 可以大大扩展您现有交流测试系统的容量，无论是传统的测试变压器还是谐振测试系统。

1. 由于 PCR 的低损耗设计和高 Q 值（电源频率远高于 100），现有馈线提供了显着的负载范围扩展



2. 最经济的产能扩展解决方案



3. 坚固的电气、热学和机械设计



4. 由于模块化非常灵活地适应特定的测试情况

5. 可用作气缸或罐式解决方案



6. 提供不同的冷却系统



7. 移动或固定安装

8. ​在不改造现有馈线系统的情况下，尽可能扩大负载能力的关键是使用低损耗设计的反应器。传统的反应堆确实有一个铁芯。除了导线的铜损外，铁芯还会产生额外的损耗。MHV 的无铁芯设计克服了这个缺点。电抗器由“空气”绕组组成（即使油绝缘）。这些绕组在稳态操作和瞬态条件下（测试对象的闪络或击穿）提供出色的电气性能。此外，与传统电抗器绕组相比，它们具有明显更好的冷却性能，使每个电抗器的电流高达 84A，而不会因绝缘材料的热加热而产生任何热限制和随后的加速老化。
