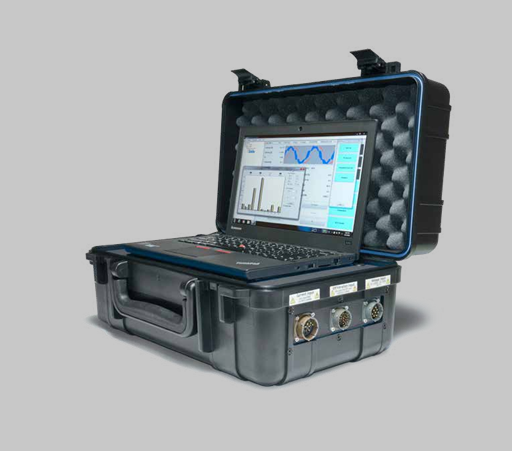

Baker EXP4000动态电机分析仪

Baker EXP4000动态电机分析仪是一种便携式的电池供电的和坚固耐用的仪器。BAKER EXP4000被用来做预测性维护或者查找电机系统的故障点。

测试范围
Baker EXP4000动态电机分析仪使用Microsoft Windows操作系统来在各个测试范围中获取数据。这些测试范围包括：
■电源质量
■电机系统性能
■电流
■转子频谱
■扭矩
■变频器
■持续监控
■启动瞬态分析
■电机能效
收集到的测试数据能被存储并用于报告、维护记录和趋势分析。标准化的数据库格式(MicrosoftAccess）和电机维护单位所使用的广泛的报告生成以及检索工具相匹配的。在仪器中能够很方便的创建多个电机的多个测试结果数据的报告，而且能够在台式机或者笔记本电脑上将它们和其他报告综合在一起并分享给其他使用者。

Baker EXP4000动态电机分析仪的硬件和软件被设计为非常直观的使用。软件特性包括图形化数据显示，比如向量图、三相电流和电压、瞬态电压和对称分量。这提供给操作者非常有价值的电源信息以及仪器是不是和电机系统连接完好的信息。仪器使用测试阈值来简化监控过程来提供一看即明的红黄绿三色测试结果来标识以下的测试项目：电流、电源质量、电机系统性能、转子频谱、扭矩和变频器。
电流
如果没有合适的仪器，诸如过载、不良电缆连接处、电缆错接、铁饱和以及绕线错误的电机等问题是非常不容易被探测到的。EXP4000也评估电流和电流不平衡以评估电机或者电机系统的整体的电气状况。

电源质量
EXP4000可以识别对电机有很大影响的电源质量问题，比如失真、不平衡或者电压值不正常等问题。仪器同时能够监测功率、电压和电流值、电压和电流不平衡度以及谐波失真等问题。通过这些能够发现的问题有：
■供电变压器的抽头设置不对
■不良的分布式单相负载
■变频器滤波不正常
■变频器上的过高的非谐波频率
■滤波器工作不正常
■功率因数校正电容的缺失或者开路
■电缆连接点的高电阻
■电机系统性能
如果电机维护人员不能够检测出电机系统的问题的话，可能会导致电机故障。比如，过热保护器过载或者电机系统老化导致电机的意料之外的问题。EXP4000评估电机系统的健康和电机的性能，并且在他们的数据库中找出问题的根源。仪器能够分析有效负载系数、负载、工况以及能效。
转子频谱
有些非常难以发现的问题，比如转子导条断条或者破损或者轴承问题能够通过仪器的频谱分析能力来发现。解调频谱、谐波和转子导条测试能够帮助电机维护人员判定究竟是机械问题还是电气问题。这些能力能够通过可缩放的、高解析度的频谱图以及高采样率来强化。用户能够在图中设置频率标识，这对电机系统而设计也非常有帮助。
时间波形
时间波形对迅速识别所测参数以及瞬态状况的警报或者警告值得潜在原因是非常必要的它们生动的表现了电压、电流以及扭矩相对时间的关系。
扭矩
EXP4000的创新的扭矩分析能力能够揭示扭矩相关的问题。扭矩时间图和频谱标记被用于诊断机械问题，以及清楚地识别瞬态状况。用户能够精准的识别诸如扭矩过载、过载、气蚀以及不对中等等问题。

启动瞬态分析
在电机启动时准确的诊断和发现任何电机系统问题，这种诊断问题涉及到要搞清楚这种问题是否与电机供电电源或者电机本身或者电机负载有关。EXP4000每秒监控和显示所有三相的电流和电压还有扭矩的六千个采样。使用者能够放大、拉平或者移动光标来读取图中这些特殊点的有价值的信息。日常使用要设定中继点，查看软启动分级，在大负载时识别过负载情况以及在启动时识别哪一相过流。
变频器监控
变频器监测在电机维护专业领域是非常有竞争力的。EXP4000能监控和有效的检测日渐增加的通用传动电机故障，这分析仪显示了电压频率和时间的关系，和实际转速与扭矩一样，这意味着短期问题能够被发现和分析出来。EXP4000也揭示了变频器和负载传感器之间的回路设计方面的问题，这能够帮助最优化切换速度设定来使谐波最小化以及最大化低电流和高能效。这些能力对设定、试运行和故障查找是有价值的。

连续监控
采用短期或者选择性监控的话，很容易漏掉一些经常发生的电机问题。EXP4000能够连续好几天监控电机系统，在最多41个参数上使用事件触发器来捕捉一些异常事件。
直流电机监控
EXP4000能够在直流电机的运行环境中监测电压和电流信号。这些信号的频谱分析能够帮助识别那些非常难以探测和评估的问题。
能效
在对节约能源和能效日益重视的今天，对正在运行的电机进行监测的能力变得越来越重要了。
EXP4000能够使用精确地效率评估来识别运行不良的电机。这对电机更换决策支持是特别有价值的。

全方位预测性维护
EXP4000是一种对工业维护组织机构非常强大的工具，工业维护机构能够用它来发现问题并避免出现导致昂贵维修的和非计划停机的情况。当使用Megger公司的静态分析仪比如Baker AWA-IV的时候，维护专业人员就能够使意外故障的可能性减到最小，同时能够使电机和电机系统的服役期限最大化。如有需要，请联系您当地的销售代表来安排现场演示或者获知EXP4000如何提高您公司的预测性电机维护的能力。

Baker EXP4000动态电机分析仪
